Kia Sportage Revue Technique Automobile: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système mécanique du moteur / Système de distribution / Composants et emplacement des composants

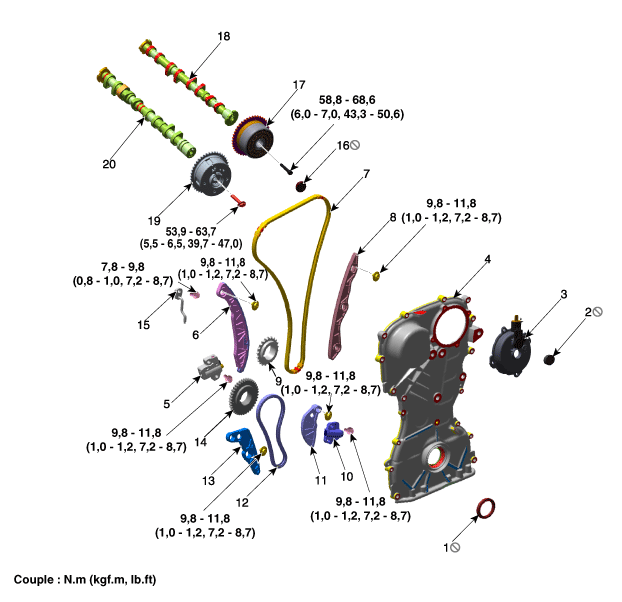

COMPOSANTS

1. Joint d'huile avant
2. Bouchon de couvercle E-CVVT
3. Couvercle E-CVVT
4. Couvercle de la chaîne de distribution
5. Tendeur de la chaîne de distribution
6. Bras du tendeur de la chaîne de distribution
7. Chaîne de distribution

8. Guide de la chaîne de distribution
9. Pignon de la chaîne de distribution
10. Tendeur de chaîne de l'arbre d'équilibrage
11. Bras du tendeur de la chaîne d’arbre d’équilibrage
12. Chaîne de l'arbre d'équilibrage
13. Guide de la chaîne de l’arbre d’équilibrage
14. Pignon à chaîne de la chaîne de l’arbre d’équilibrage

15. Gicleur d'huile de la chaîne de distribution
16. Bouchon E-CVVT
17. E-CVVT d'admission
18. Arbre à cames d’admission
19. CVVT d'échappement
20. Arbre à cames d’échappement
