Kia Sportage Revue Technique Automobile: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système mécanique du moteur / Ensemble de la culasse / Composants et emplacement des composants

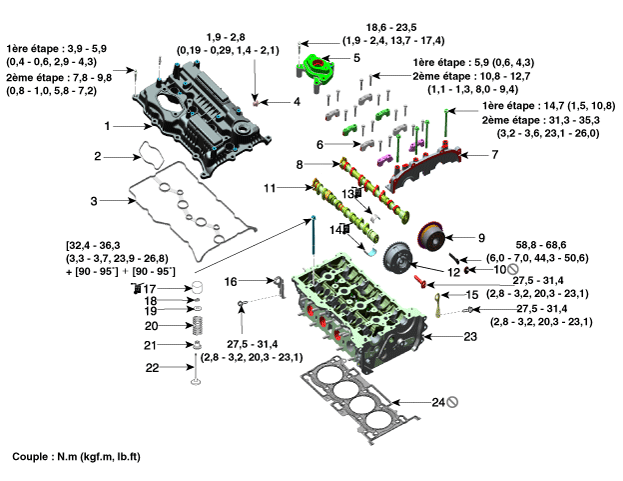

COMPOSANTS

1. Couvre-culasse
2. Joint du support de la pompe à carburant
3. Joint du couvercle de culasse
4. Soupape de recyclage des gaz du carter (PCV)
5. Support de la pompe à carburant
6. Chapeau du palier de l’arbre à cames
7. Chapeau de palier avant de l’arbre à cames
8. Arbre à cames d’admission

9. E-CVVT d'admission
10. Bouchon E-CVVT
11. Arbre à cames d’échappement
12. CVVT d'échappement
13. Palier supérieur de l'arbre à cames d'échappement
14. Palier inférieur de l'arbre à cames d'échappement
15. Support avant du moteur
16. Suspension arrière du moteur

17. Régleur de jeu mécanique (MLA)
18. Goupille d'arrêt
19. Dispositif de retenue
20. Ressort de soupape
21. Joint de la tige de soupape
22. Soupape
23. Culasse
24. Joint de culasse
