| INDEX D'EMPLACEMENT DES COMPOSANTS |
| Compartiment moteur |

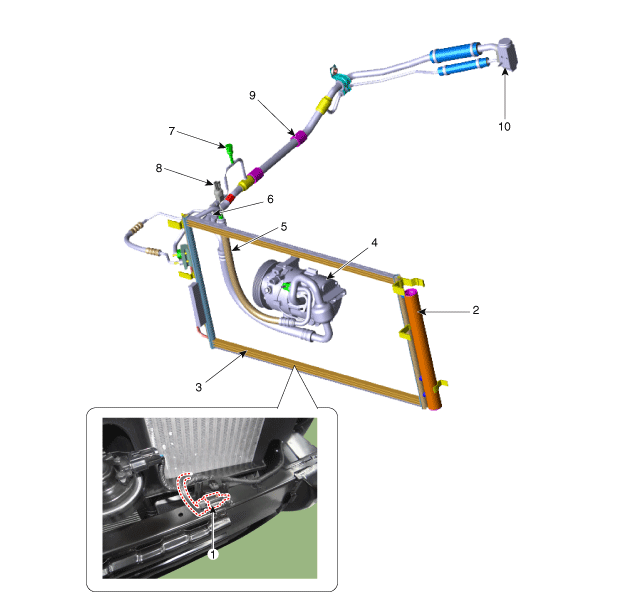

| (CONDUITE GAUCHE) |

|
1. Capteur de la température ambiante 2. Dessicateur du récepteur 3. Condensateur 4. Compresseur 5. Tuyau de décharge |
6. Port de service (basse pression) 7. Port de service (haute pression) 8. Transducteur de pression du climatiseur (APT) 9. Ensemble de tuyau d'aspiration et de liquide 10. Soupape d'expansion |

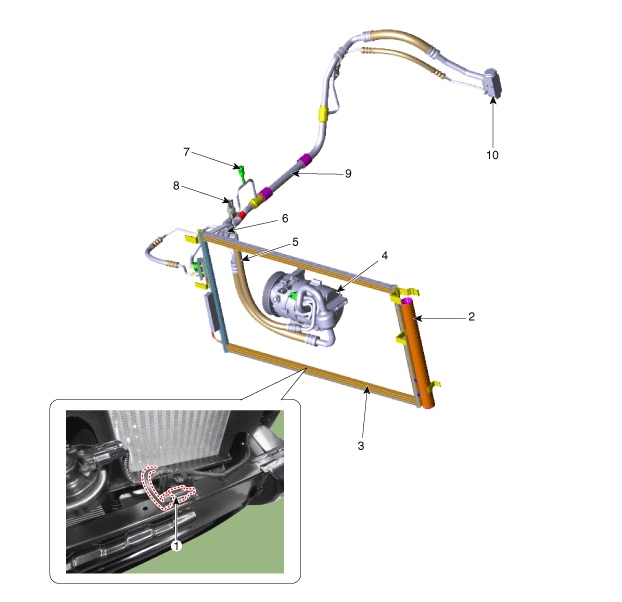

| (CONDUITE DROIT) |

|
1. Capteur de la température ambiante 2. Dessicateur du récepteur 3. Condensateur 4. Compresseur 5. Tuyau de décharge |
6. Port de service (basse pression) 7. Port de service (haute pression) 8. Transducteur de pression du climatiseur (APT) 9. Ensemble de tuyau d'aspiration et de liquide 10. Soupape d'expansion |

|

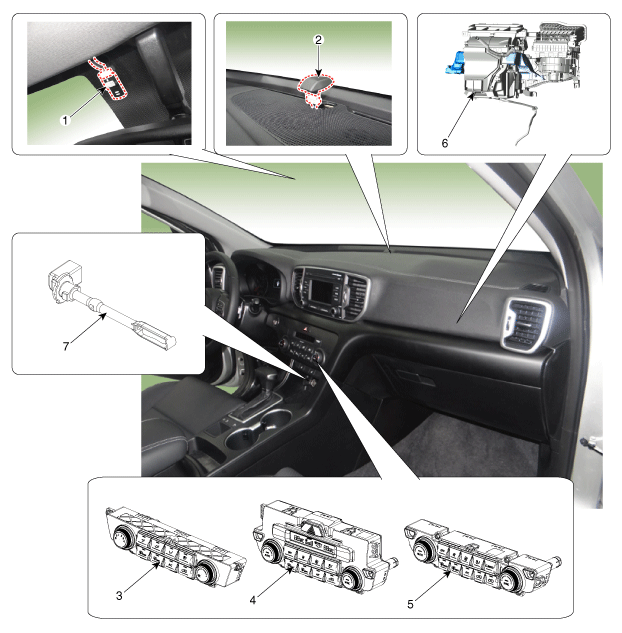

1. Capteur de désembuage automatique 2. Photocapteur 3. Unité de commande du chauffage et du climatiseur (manuelle) 4. Unité de commande du climatiseur et de chauffe (DATC)[Type AUDIO] |
5. Unité de commande du chauffage et du climatiseur (DATC) [Type AVN]
6. Unité de chauffage et de soufflerie 7. Capteur de température de l′évaporateur |
