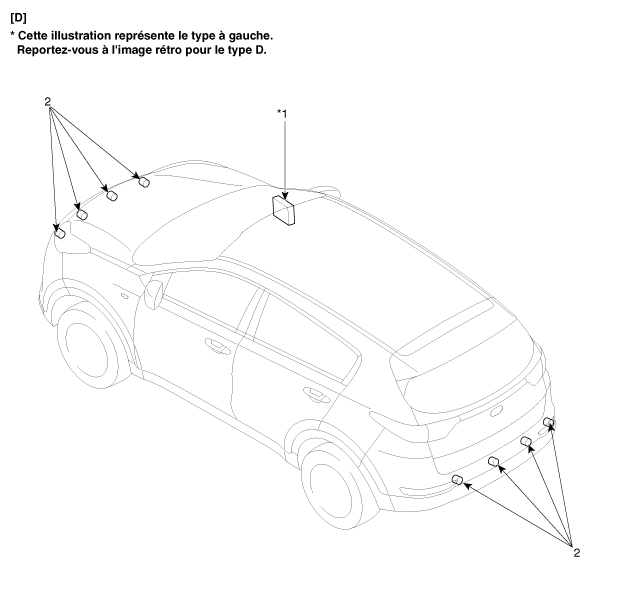

| EMPLACEMENT DES COMPOSANTS |

|
1. Module de commande de la carrosserie (BCM) |
2. Capteur d’ultrasons |
La fonction d'unité de commande de stationnement arrière assisté est
intégrée dans BCM (module de commande châssis).
|
