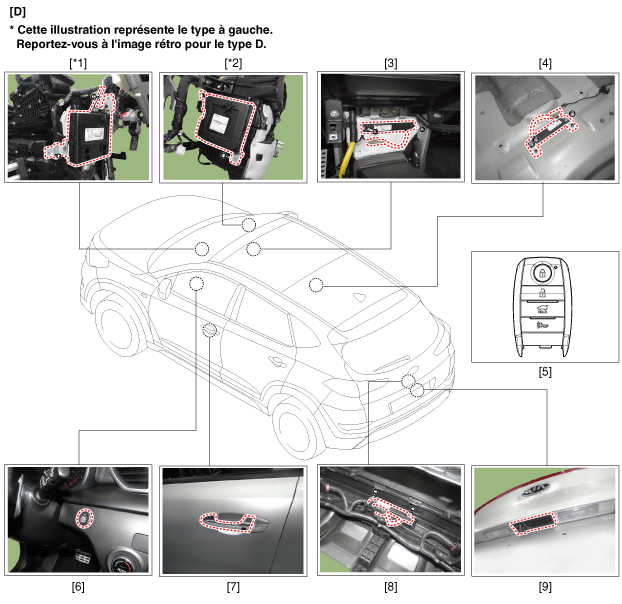

| EMPLACEMENT DES COMPOSANTS |

|
1. Unité clé smart(SMK) 2. Module de commande de carrosserie (BCM) 3. Antenne intérieure 1 4. Antenne intérieure 2 5. Touche FOB |
6. Bouton Marche/Arrêt (SSB) 7. Poignée de porte et antenne de porte 8. Antenne du pare-chocs 9. Commutateur du couvercle du hayon |
Diagrammes schématiquesDiagrammes schématiques
Schéma du circuit
NON
Faisceau de toit ouvrant
CONNECTEUR
(Côté du véhicule)
Faisceau de toit ouvrant
CONNECTEUR
(MOTEUR)
Moteur de la vitre panoramique
(Maître)
Moteur du cache-soleil
(Asse ...
Glaces à commande électrique
Les vitres à commande électrique ne s'actionnent que si la clé de contact se
trouve en position ON.
Chaque porte est munie d'un commutateur de commande de vitre. Pour le conducteur,
on retrouve un commutateur de verrouillage qui empêche l'actionnement des vitres
des passagers. Les vitres ...
