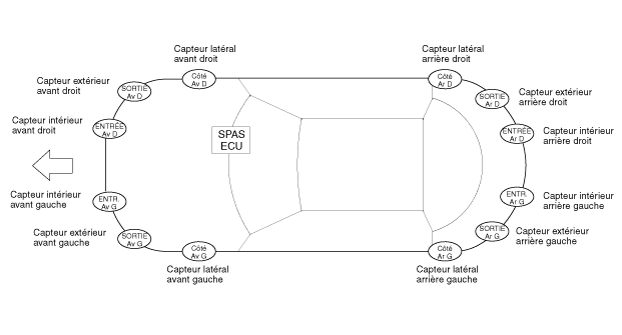

EMPLACEMENT DES COMPOSANTS |
Élément |
Description |
|
SPAS |
Unité SPAS (ECU) |
• Calculez la trace de stationnement des roues |
• Calculez et demandez l'angle demandé à MDPS |
||
• Logique d'avertissement et de détection de l'objet avant/arrière |
||
Capteur avant/arrière |
• Détectez l'objet avant/arrière |
|
Capteur latéral |
• Vérifiez la zone de stationnement |
|
GROUPE D′INSTRUMENTS |
• Sortie SPAS HMI (Interface machine humaine) : le processus de stationnement
et d'avertissement des objets • Mettez le son d'avertissement sur OFF : son avant, arrière et de désactivation |
|
MDPS (Direction assistée entraînée par moteur) |
• Logique de commande d'association SPAS : actionnez le volant pour la demande
d'angle de direction SPAS (reportez-vous au groupe ST - "Système MDPS")
|
|
À interrupteur |
• Interrupteur SPAS et interrupteur PAS ON/OFF. |
Diagrammes schématiques
Diagrammes Schématiques
Connecteur de faisceau de câblage
Élément
Broche
Nom de broche
MDPS_POWER
1
BATTERIE +
2
BATTERIE +
Unité MDPS
...
Commutateur de verrouillage central
Porte du conducteur
Porte du passager
S'actionne en appuyant sur le commutateur de verrouillage central des portes.
Quand vous appuyez sur la partie avant (1) du commutateur, toutes les
portes du véhicule se verrouillent.
Quand vous appuyez sur la partie arrière (2) du commutateur, ...
