Kia Sportage Revue Technique Automobile: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Dégivreur lunette arrière / Composants et emplacement des composants

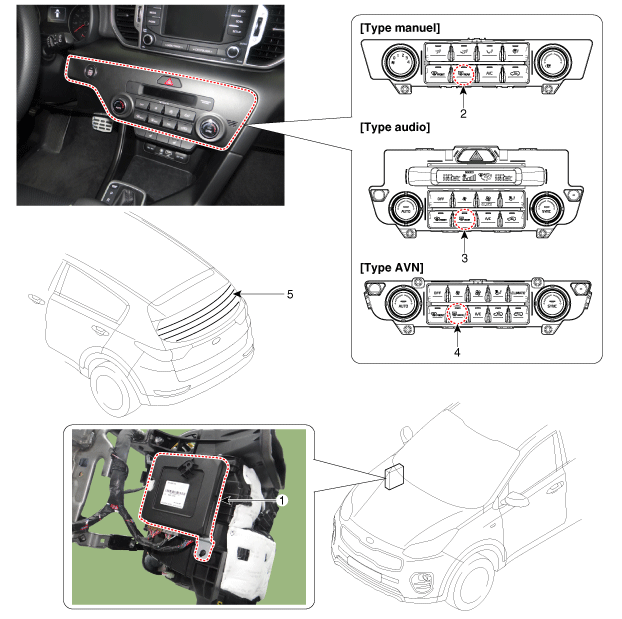

EMPLACEMENT DES COMPOSANTS

1. Module de commande de carrosserie (BCM)
2. Interrupteur de désembueur de vitre arrière (type manuel)
3. Relais de désembueur de vitre arrière (type Audio)

4. Relais de désembueur de vitre arrière (type AVN)
5. Dégivreur de vitre arrière

Dégivreur lunette arrière

...

Chauffage Imprimé du Désembueur de la Vitre Arrière: Procédures de réparation

Contrôle • Enveloppez l'extrémité du cordon de test du voltmètre dans du ...
