EMPLACEMENT DES COMPOSANTS

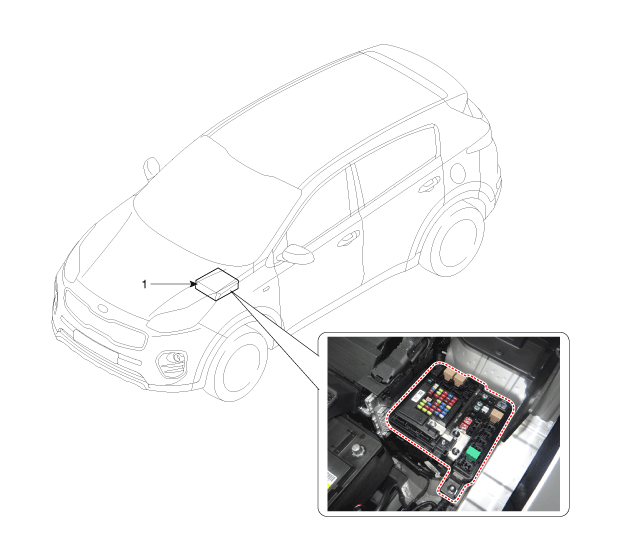

[Compartiment moteur]

1. Bloc de jonction du local moteur

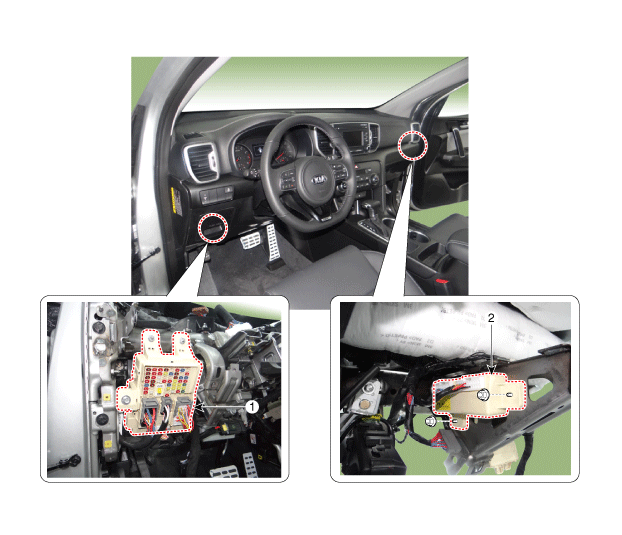

[Relais intérieur]

1. Bloc de raccordement smart (SJB)

2. Bloc de relais ICM
