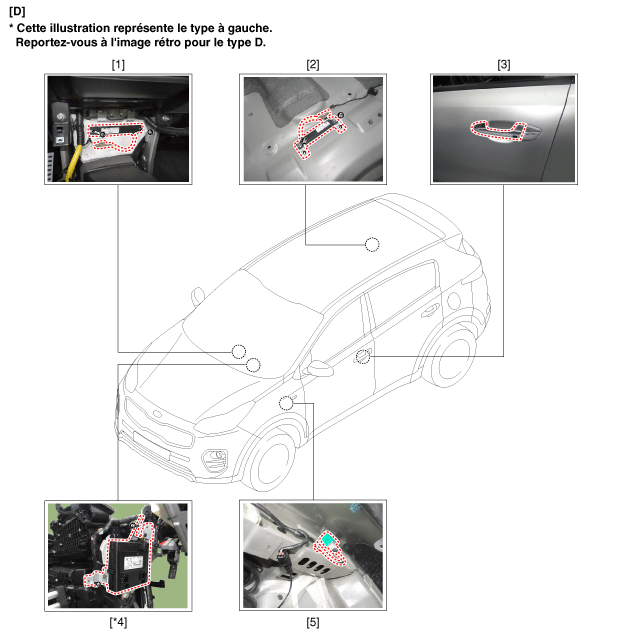

| Emplacement des composants (1) |

|
1. Antenne intérieure 1 2. Antenne intérieure 2 3. Poignée externe de porte / Antenne de porte |
4. Unité clé smart(SMK) 5. Avertisseur |

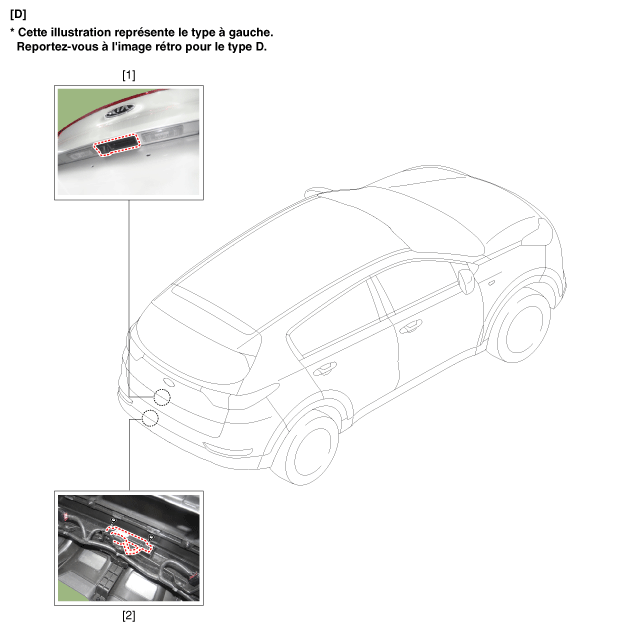

| Emplacement des composants (2) |

|
1. Commutateur d'ouverture du hayon |
2. Antenne du pare-chocs |
