Kia Sportage Revue Technique Automobile: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / À interrupteur multifonctions / Composants et emplacement des composants

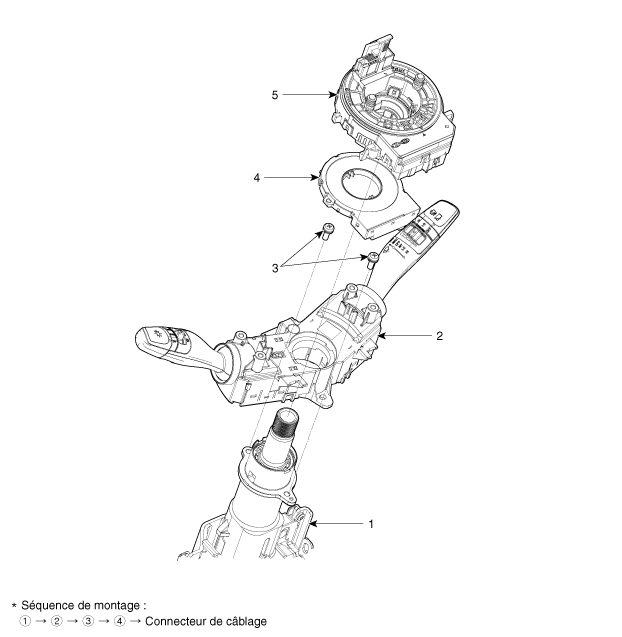

composant

1. Colonne de direction
2. Interrupteur multifonctions
3. Vis

4. Capteur d’angle de braquage
5. Ressort spiral

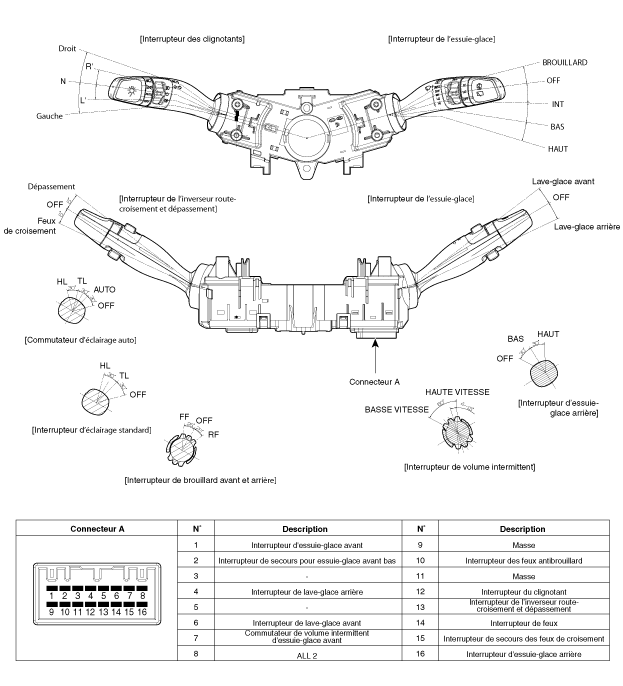

(CONDUITE GAUCHE)

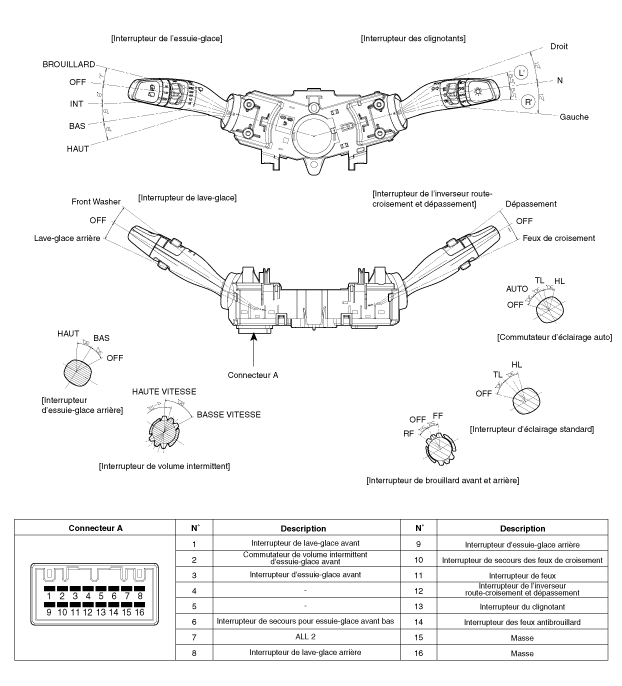

(CONDUITE DROIT)

Spécifications

Spécifications Élément Spécifications Tension nominale 12 V CC Plage de la température de fonctionnement ...

Procédures de réparation

DÉPOSE 1. Débranchez la borne négative (-) de la batterie. 2. Enlevez le volant. (Reportez-vous au Système de direction - & ...
