| COMPOSANTS |

|

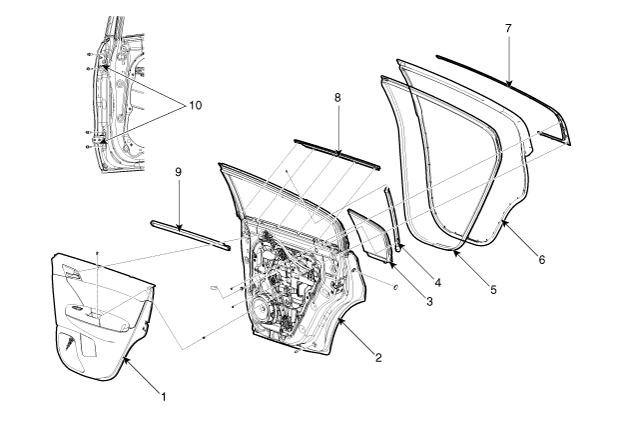

1. Garniture de porte arrière 2. Module et panneau de porte arrière 3. Canal de séparation de la porte arrière 4. Encoche de fixation de vitre de porte arrière 5. Caoutchouc d'étanchéité latéral de la porte arrière |
6. Caoutchouc d’étanchéité latéral de porte arrière 7. Moulure du cadre de porte arrière 8. Caoutchouc d’étanchéité externe du puits de porte arrière 9. Caoutchouc d’étanchéité interne du puits de porte arrière 10. Charnière de la porte arrière |
Porte arrière
Procédures de réparationCollecteur d′admission: Composants et emplacement des composants
COMPOSANTS
1. Joint du collecteur d’admission
2. Cage
3. Arbre de l'actionneur de déplacement de charge variable (VCMA)
4. Flexible de ventilation positive du carter (PCV)
5. Collecteur d'admission
6. Support
7. Support du c ...
Moteur E-CVVT: Composants et emplacement des composants
COMPOSANTS
L'apparence de E-CVVT est similaire à celle de CVVT hydraulique. Le connecteur
conduisant le moteur CC et le couvercle de protection protégeant le moteur sont
montés sur la partie supérieure. Le moteur CC faisant fonctionner CVVT est monté
à l'intér ...
