Kia Sportage Revue Technique Automobile: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Coussin anticollision / Composants et emplacement des composants

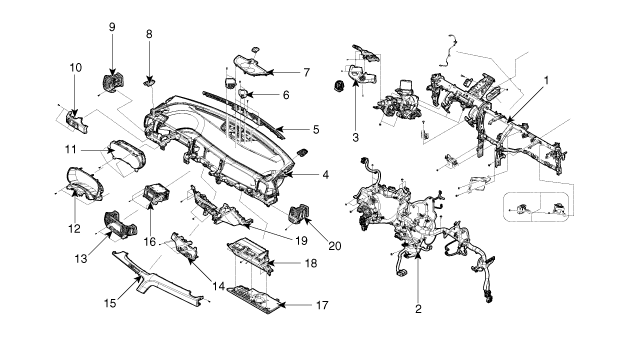

COMPOSANTS

1. Traverse d’auvent
2. Faisceau de câble principal du tableau de bord
3. Couvercle du revêtement inférieur de la colonne de direction
4. Tableau de bord principal
5. Garniture de dégivreur central
6. Haut-parleur central
7. Grille du haut-parleur central
8. Couvercle de la buse du dégivreur [G]
9. Conduit de la bouche d’air latérale [G]
10. Garniture du tableau de bord [G]

11. Tableau de bord
12. Panneau supérieur frontal du groupe d'instruments
13. Panneau supérieur de la console centrale
14. Panneau inférieur de la console centrale
15. Garniture du tableau de bord [D]
16. AVN et unité audio
17. Recouvrement inférieur du tableau de bord [D]
18. Boîte à gants complète
19. Panneau inférieur central du tableau de bord
20. Conduit de la bouche d’air latérale [D]
