Kia Sportage Revue Technique Automobile: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système de freinage / Système de frein de stationnement / Composants et emplacement des composants

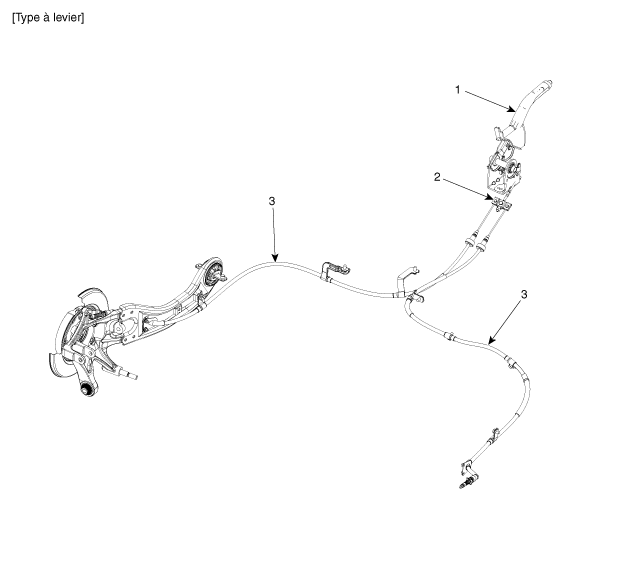

Composants (1)

1. Pédale du frein de stationnement
2. Égalisateur

3. Câble de frein de stationnement

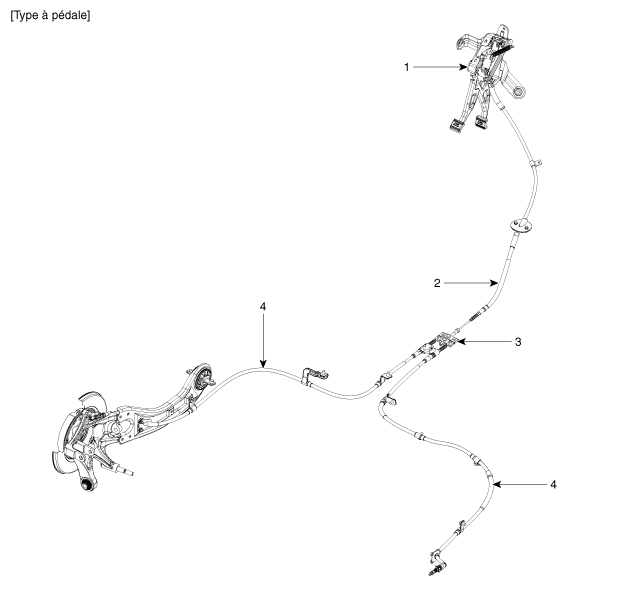

COMPOSANTS (2)

1. Pédale du frein de stationnement
2. Câble du frein de stationnement avant

3. Ensemble de l'égaliseur
4. Câble du frein de stationnement arrière

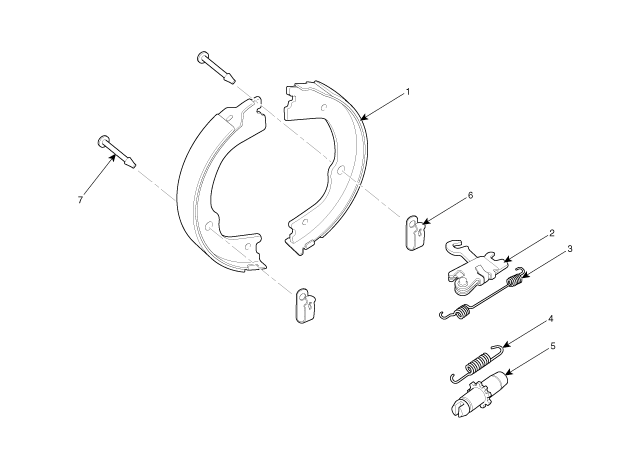

COMPOSANTS (3)

1. Patin de frein
2. Levier de fonctionnement
3. Ressort supérieur
4. Ressort inférieur

5. Régleur
6. Ressort inférieure de fixation du sabot
7. Taquet du patin inférieur
