COMPOSANTS |

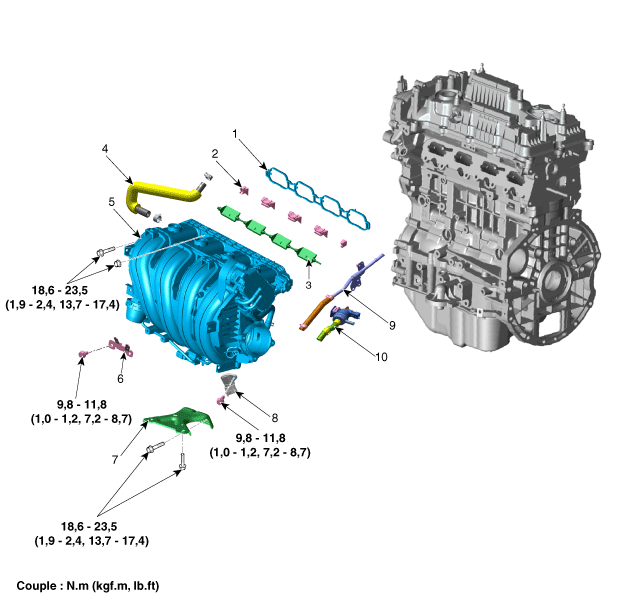

1. Joint du collecteur d’admission 2. Cage 3. Arbre de l'actionneur de déplacement de charge variable (VCMA) 4. Flexible de ventilation positive du carter (PCV) 5. Collecteur d'admission |
6. Support 7. Support du collecteur d’admission 8. Capteur de pression de type absolu du collecteur (MAPS) 9. Tuyau & flexible de dépression 10. Electrovanne de commande de purge (PCSV) & support |
Plaque d′entraînement: Procédures de réparation
Dépose et pose
1.
Déposez l'ensemble du pont arrière à boîte de vitesses automatique.
(Reportez-vous au système de la boîte de vitesses automatique - "Boîte
de vitesses automatique")
2.
déposez le ...
À capteur d′oxygène chauffé (HO2S): Diagrammes schématiques
Schéma du circuit
Connecteur de faisceau de câblage
[rangée 1 / capteur 1]
[rangée 1 / capteur 2]
...
