Kia Sportage Revue Technique Automobile: Chauffage de siège: Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Siège électrique / Chauffage de siège: Diagrammes schématiques

Schéma du circuit

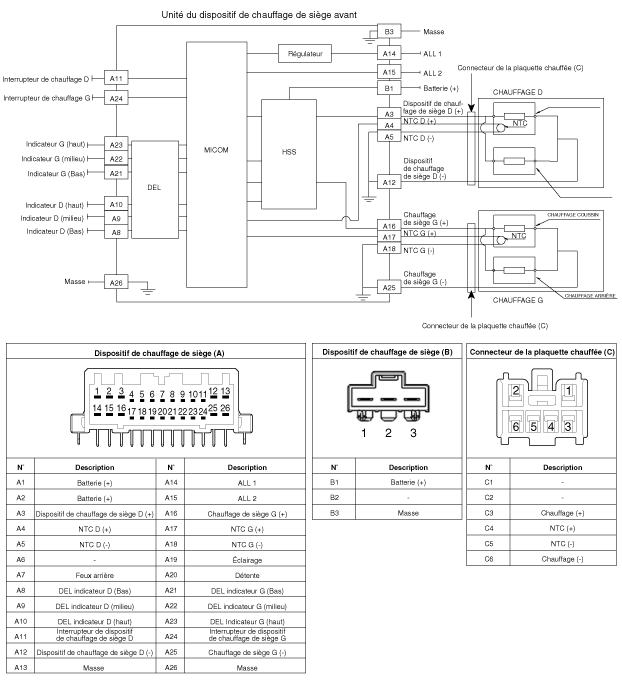

Dispositif de chauffage de siège avant

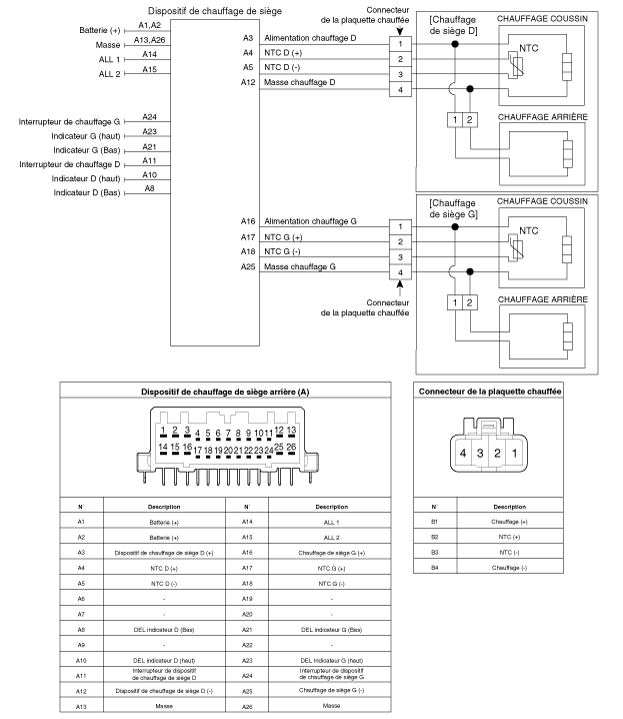

Dispositif de chauffage de siège arrière

Chauffage de siège: Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS Dispositif de chauffage de siège avant 1. Unité du chauffage de siège (siège passager uniquement) 2. Chauffage du dossi ...

Chauffage de siège: Procédures de réparation

Contrôle Chauffage du siège avant 1. Vérifiez la continuité et mesurez la résistance entre les bornes n°3 et n° 6. ...
