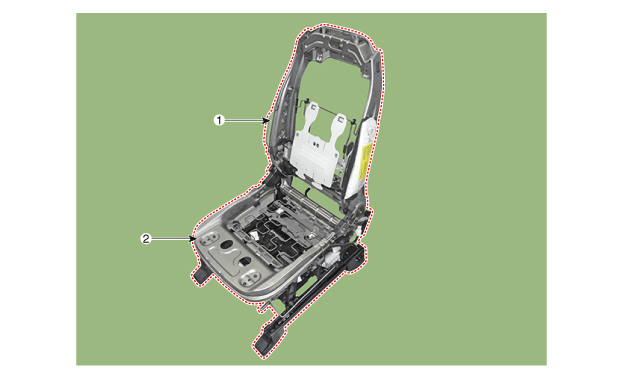

| EMPLACEMENT DES COMPOSANTS |

|
1. Ensemble de l'armature du dossier de siège avant |
2. Ensemble de l'armature du coussin de siège avant |
Revêtement du coussin du siège avant: Procédures de réparation
Cadre du siège avant: Procédures de réparationCapteurs des coussins gonflables
(1) Module de contrôle SRS/ Détecteur de carambolage (2) Capteur de choc frontal
(3) Capteur de choc latéral (4) Capteur de choc latéral
AVERTISSEMENT - Détecteurs des coussins gonflables
Ne frappez et ne laissez aucun objet frapper les capteurs des coussins
gonflables. Ceci pourrai ...
Frein à disque avant: Procédures de réparation
DÉPOSE
Patin de freinage
1.
Déposez l'ensemble roue/pneu avant (A) du moyeu.
Couple de serrage:
88,2 ~ 107,8 N.m (9,0 ~ 11,0 kgf.m, 65,0 ~ 79,5 lb-ft)
...
