Emplacement des composants (1) |

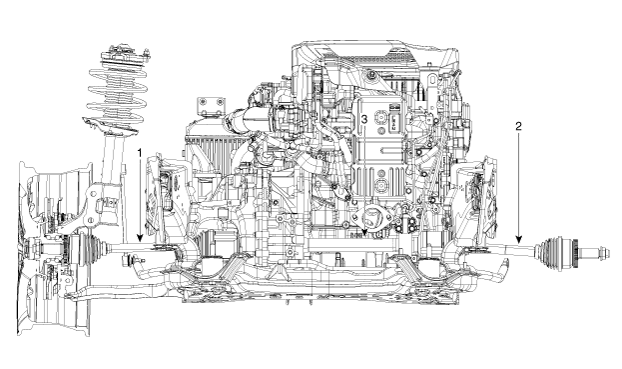

[TYPE INÉGAL] |
1. Arbre de transmission (G) 2. Arbre de transmission (D) |
3. Support du palier de l’arbre intérieur |

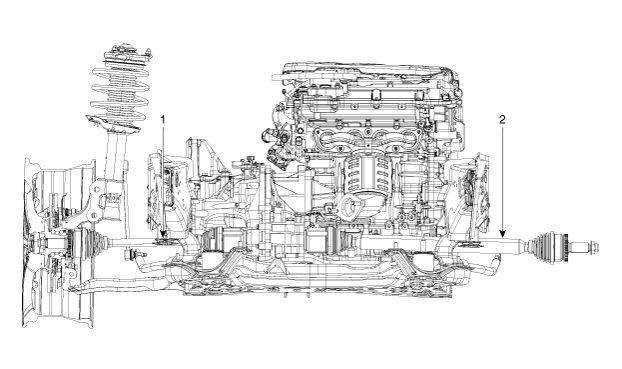

[Type EQUAL] |
1. Arbre de transmission (G) |
2. Arbre de transmission (D) |
Emplacement des composants (2) |

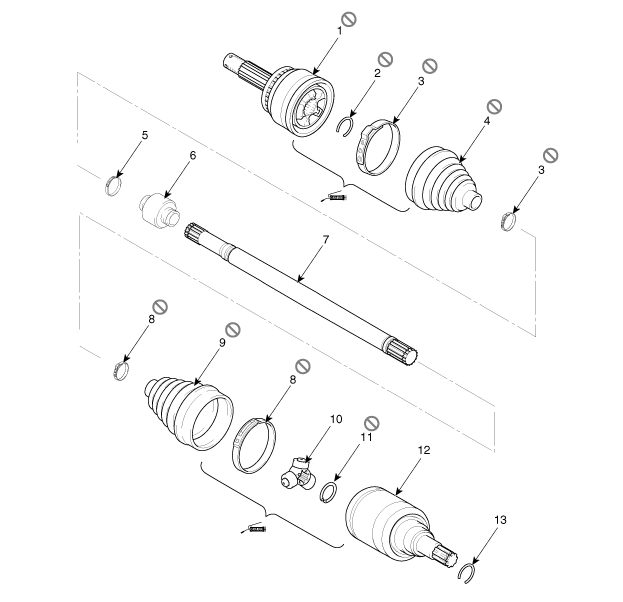

(Gauche) |
1. Ensemble du joint birfield 2. Clip 3: Bande du pare-poussière du JB 4. Soufflet BJ |
5. Bande de l’amortisseur dynamique 6. Amortisseur dynamique 7. Arbre 8. Bande du pare-poussière du TJ |
9. Pare-poussière TJ 10. Croisillon 11. Circlip |
12. Pare-poussière du TJ 13. Circlip |
Emplacement du composant (3) |

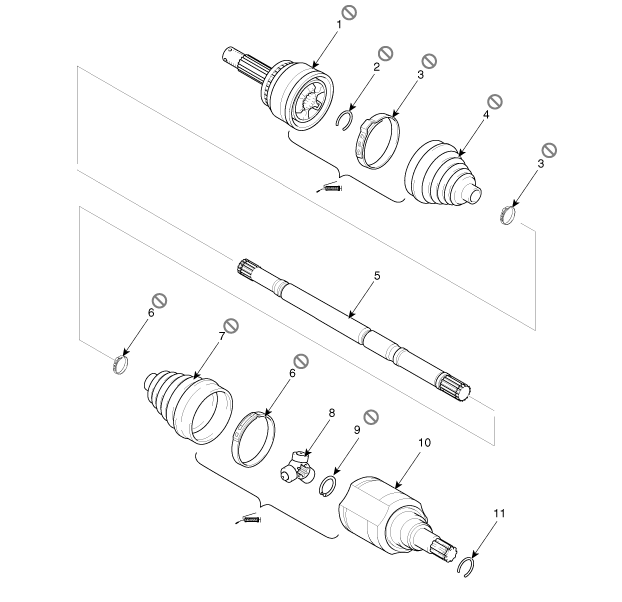

(Droit) |
1. Ensemble du joint birfield 2. Clip 3: Bande du pare-poussière du JB 4. Soufflet BJ |
5. Arbre 6. Bande du pare-poussière du TJ 7. Pare-poussière du TJ 8. Croisillon |
9. Circlip 10. Pare-poussière du TJ 11. Circlip |
