Kia Sportage Revue Technique Automobile: Amplificateur externe: Composants et emplacement des composants
Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Système AVN / Amplificateur externe: Composants et emplacement des composants

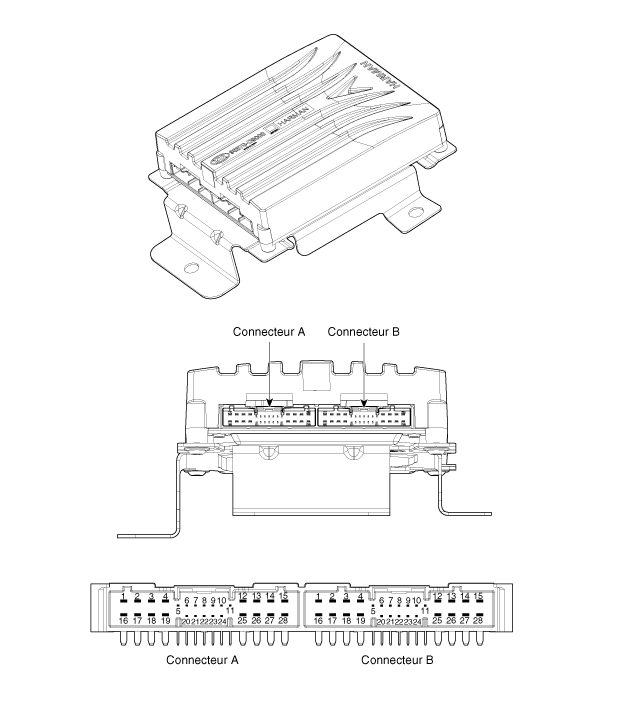

| COMPOSANTS |
INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
|
N° |
CONNECTEUR A |
N° |
CONNECTEUR B |
|
1 |
Batterie (+) |
1 |
Haut-parleur des graves auxiliaires 2 (-) |
|
2 |
Batterie (+) |
2 |
Haut-parleur des graves auxiliaires 1 (-) |
|
3 |
Batterie (+) |
3 |
Haut-parleur des aigus avant droit (-) |
|
4 |
Batterie (+) |
4 |
Haut-parleur des aigus avant gauche (-) |
|
5 |
- |
5 |
- |
|
6 |
CAN multimédia (haut) |
6 |
- |
|
7 |
CAN multimédia (bas) |
7 |
- |
|
8 |
AUDIO |
8 |
- |
|
9 |
Voix de navigation (+) |
9 |
- |
|
10 |
- |
10 |
- |
|
11 |
- |
11 |
- |
|
12 |
- |
12 |
Haut-parleur de la porte arrière droit (-) |
|
13 |
- |
13 |
Haut-parleur de la porte arrière gauche (-) |
|
14 |
- |
14 |
Haut-parleur central avant (-) |
|
15 |
- |
15 |
- |
|
16 |
masse |
16 |
Haut-parleur des graves auxiliaires 2 (-) |
|
17 |
masse |
17 |
Haut-parleur des graves auxiliaires 1 (-) |
|
18 |
masse |
18 |
Haut-parleur des aigus avant droit (-) |
|
19 |
masse |
19 |
Haut-parleur des aigus avant gauche (-) |
|
20 |
SPDIF (Haut) |
20 |
- |
|
21 |
SPDIF (Bas) |
21 |
- |
|
22 |
SPDIF (Masse) |
22 |
- |
|
23 |
Voix de navigation (+) |
23 |
- |
|
24 |
- |
24 |
- |
|
25 |
- |
25 |
Haut-parleur de la porte arrière droit (-) |
|
26 |
- |
26 |
Haut-parleur de la porte arrière gauche (-) |
|
27 |
- |
27 |
Haut-parleur central avant (-) |
|
28 |
- |
28 |
- |
