REMPLACEMENT

Portez des gants pour protéger vos mains.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Enlevez le couvercle du pare-chocs arrière. (Reportez-vous à Pare-chocs arrière - "Capot du pare-chocs arrière")

2.	Débranchez le faisceau de câblage de fixation de la traverse du pare-chocs arrière (A).

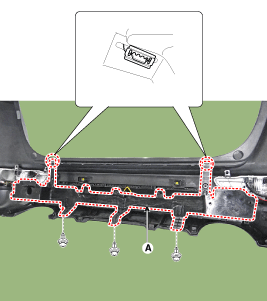

3.	Retirez la traverse de pare-chocs arrière (A) après avoir desserré les clips de fixation.

4.	Retirez l'antenne de clé smart (A) en desserrant la vis.

Pour la pose, suivez la procédure inverse de la dépose.

•	Il faudra s'assurer que le connecteur est correctement branché.

•	Remplacez tout clip endommagé.
