Dépose et pose

Silencieux avant

1.	Déposez le recouvrement inférieur du compartiment moteur. (Reportez-vous au Moteur et Ensemble de la transmission - "Couvercle inférieur du compartiment du moteur")

2.	Détachez le collier en caoutchouc (A) du silencieux avant.

Déposez le silencieux avant (B).

Couple de serrage:

39,2 ~ 58,8 Nm (4,0 ~ 6,0 kgf.m, 28,9 ~ 43,4 lb-ft)

Lors de l'installation, remplacez par de nouveaux joints.

4.	Pour la pose, suivez la procédure inverse de la dépose.

Silencieux central

1.	Détachez le collier en caoutchouc (A) du silencieux central.

Déposez l'ensemble (B) catalyseur et du silencieux central.

Couple de serrage:

39,2 ~ 58,8 Nm (4,0 ~ 6,0 kgf.m, 28,9 ~ 43,4 lb-ft)

Lors de l'installation, remplacez par de nouveaux joints.

3.	Pour la pose, suivez la procédure inverse de la dépose.

Silencieux arrière

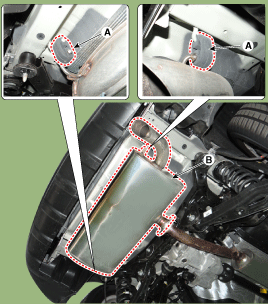

1.	Détachez les colliers en caoutchouc (A) du silencieux principal.

Enlevez le silencieux principal (B).

Couple de serrage:

39,2 ~ 58,8 Nm (4,0 ~ 6,0 kgf.m, 28,9 ~ 43,4 lb-ft)

[Type à un tuyau]

[Type à deux tuyaux]

Lors de l'installation, remplacez par de nouveaux joints.

3.	Pour la pose, suivez la procédure inverse de la dépose.

Procédure de remplacement de silencieux central avec collier

Sous garantie : Remplacez le silencieux central.

Hors garantie : Il est possible de remplacer le silencieux central comme dans la procédure ci-dessous.

1.	Vérifiez que la pièce de serrage du silencieux central n'est pas endommagée ou déformée. Si le silencieux est trop corrodé pour être serré, remplacez l'ensemble le silencieux central.

2.	Repérez l'écart (A,B) entre le tuyau d'échappement (ou garniture du hayon) et le pare-chocs arrière. [Type de tuyau] [Type de garniture]

3.	Détachez le collier en caoutchouc (A) du silencieux central.

4.	Déposez le catalyseur & le silencieux central (B).

Coupez le silencieux central comme dans l'instruction ci-dessous.

- Coupez la rainure avant du silencieux.

[Silencieux de remplacement]

- Coupez la rainure arrière du silencieux de remplacement.

•	Pour éviter une fuite, enlevez la rouille sur la pièce de serrage ou la bavure de la pièce de coupe.

•	Coupez à la verticale le tuyau.

•	Coupe-tube disponible pour couper le tuyau à la verticale .

•	Utilisez une scie à métaux comme dans la procédure ci-dessous, si un coupe-tube est n'est pas à disposition.

1)	Marquez la position de coupe pour couper le tuyau à la verticale.

2)	Coupez le tuyau le long de la ligne de marquage à l'aide d'une scie à métaux.

Installez le silencieux central.

(1)	Installez le collier en caoutchouc (A).

(2)

Installez le convertisseur catalytique (B) et le silencieux central (C) pour le remplacement en serrant légèrement les écrous, mais pas complètement.

Lors de l'installation du silencieux, remplacez le joint par un nouveau.

(3)	Placez la pince (A) entre la partie de coupe de chaque tuyau et serrez légèrement la pince, mais pas complètement.

(4)

Serrez le catalyseur et le silencieux central au couple spécifié.

Couple de serrage:

39,2~58,8 N.m (4,0 ~ 6,0 kgf.m, 28,9~43,4 lb-ft)

(5)

Comparez l'écart entre le tuyau d'échappement (ou garniture du hayon) et le pare-chocs arrière avec le rapport mesuré avant de retirer l'ensemble du silencieux central.

Si le tuyau d'échappement est installé différemment par rapport à la position initiale, le pare-chocs peut être endommagé par la chaleur du tuyau ou interférer entre le tuyau d'échappement et le pare-chocs arrière.

(6)

Ne serrez pas le collier à ce moment. Serrez les écrous de serrage au couple spécifié, tour à tour.

Couple de serrage:

17,6~23,5 N.m (1,8 ~ 2,4 kgf.m, 13,0~17,4lb-ft)

Ne réutilisez pas le collier qui a été complètement serré. Réutilisez un collier qui a été complètement serré peut causer des fuites.
