Kia Sportage Revue Technique Automobile: Rétroviseur intérieur arrière: Procédures de réparation

Kia Sportage Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Rétroviseur / Rétroviseur intérieur arrière: Procédures de réparation

REMPLACEMENT

Portez des gants pour protéger vos mains.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

[Rétroviseur manuel]

1.	Déposez le rétroviseur intérieur (A) après avoir desserré la vis.

2.	Pour la pose, suivez la procédure inverse de la dépose.

[Rétroviseur ECM]

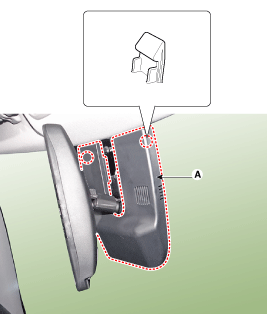

1.	Enlevez le couvercle du rétroviseur ECM (A).

2.	Enlevez le couvercle du capteur de pluie (A).

3.	Débranchez le connecteur du rétroviseur ECM (A).

4.	Desserrez l'écrou de fixation du rétroviseur ECM (A) puis appuyez vers le haut sur la base du rétroviseur ECM pour retirer le rétroviseur ECM (B).

Pour la pose, suivez la procédure inverse de la dépose.

•	Vérifiez que le connecteur est branché correctement.

•	Remplacez tout clip endommagé.
