Kia Sportage Revue Technique Automobile: Revêtement du dossier du siège avant: Procédures de réparation

Kia Sportage Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Siège avant / Revêtement du dossier du siège avant: Procédures de réparation

REMPLACEMENT

Portez des gants pour protéger vos mains.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Enlevez l'ensemble du siège avant. (Reportez-vous à Siège avant- "Siège avant")

2.	Enlevez le recouvrement de protection externe du siège avant. (Voir Siège avant - "Recouvrement externe de protection du siège avant")

3.	Enlevez le recouvrement de protection interne du siège avant. (Reportez-vous à Siège avant - "couvercle intérieur de protection du siège avant")

4.	Poussez l'ergot d'arrêt (B), déposez l'appuie-tête du siège avant (A).

5.	Enlevez le protecteur inférieur de siège avant (A).

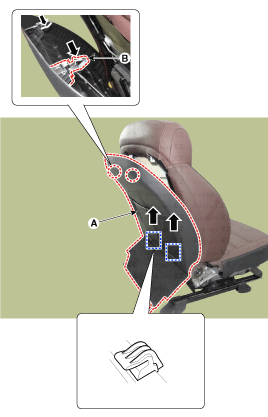

Retirez le panneau du dossier de siège avant (A).

(1)	Séparez le couvercle de dossier supérieur en appuyant l'ergot d'arrêt (B) dans le sens de la flèche.

(2)	Retirez le revêtement du dossier de siège avant (A) en levant dans la direction.

7.	Déposez la conduite à air (A). [Supérieur] [Inférieur]

8.	Débranchez le connecteur d'airbag (A), le connecteur de chauffage (B), le connecteur de câblage d'extension (C).

9.	Retournez le revêtement du dossier du siège avant. Retirez ensuite les guides de l'appuie-tête (A) en écrasant les deux côtés de la partie inférieure des guides et déposez-les.

10.	Extrayez le protecteur (A) de l'armature du dossier du siège avant.

11.	Après avoir retiré la bande Velcro (A) et les clips (B) à l'avant du dossier, retirez le recouvrement du dossier avant (C).

12.	Déposez la housse du dossier de siège avant (A) du cadre du dossier de siège avant.

13.

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que les connecteurs sont branchés correctement.

•	Remplacez tout clip endommagé.

•	Pour empêcher la formation de plis, vérifiez que le matériau est uniformément étendu sur la housse (B) avant de fixer les crochets (A).

•	Remplacez les clips par des neufs en utilisant un outil spécial (C) (09880-4F000).
