Kia Sportage Revue Technique Automobile / Système électrique du moteur / Système de démarrage / Recherche de pannes
| RECHERCHE DE PANNES |
|
Symptôme |
Zone suspecte |
REMÈDE |
|
Le moteur ne démarre pas |
Charge batterie faible |
Chargez ou remplacez la batterie |
|
Câbles de batterie mal branchés, corrodés ou usés |
Réparez ou remplacez les câbles |
|
|
Interrupteur de plage du pont arrière à boîte de vitesses (Véhicules à boîte de vitesse automatique uniquement) |
Voir la boîte de vitesses automatique du groupe AT |
|
|
Fusible fondu |
Remplacez le fusible |
|
|
Démarreur défectueux |
Remplacez |
|
|
À interrupteur d′allumage défectueux |
Remplacez |
|
|
Le moteur démarre lentement |
Charge batterie faible |
Chargez ou remplacez la batterie |
|
Câbles de batterie mal branchés, corrodés ou usés |
Réparez ou remplacez les câbles |
|
|
Démarreur défectueux |
Remplacez |
|
|
Le démarreur continue à tourner |
Démarreur défectueux |
Remplacez |
|
INTERRUPTEUR D'ALLUMAGE |
Remplacez |
|
|
Le démarreur tourne mais le moteur ne démarre pas |
Court-circuit dans le câblage |
Réparez ou remplacez le câblage |
|
Dents du pignon ou démarreur cassé(es) |
Remplacez |
|
|
Dents de la couronne cassées |
Remplacez le volant ou le convertisseur de couple |

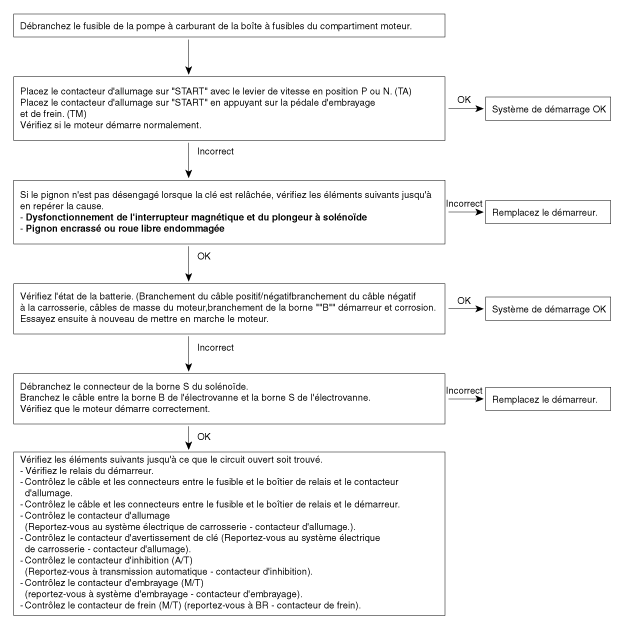

La batterie doit être en bon état et en pleine charge pour ce dépistage
des pannes.
|
Description et fonctionnement
Description
Le système de démarrage comprend la batterie, le démarreur, l'interrupteur de
solénoïde, le contacteur d'allumage, l'interrupteur d'inhibiteur (TA), ...
Demarreur: Spécifications
Spécification
DEMARREUR
Élément
Spécification
Tension nominale
12 V, 1,2 kW
Nombre de dents du pignon
...
Autres materiaux:
Électrovanne SS-A (ON/OFF): Spécifications
Spécification
Élément
Spécification
Type de commande
ON→OFF
TENSION (V)
9 - 16
Pression de commande kpa (kgf/cm², psi)
0 - 490.33 (0 - 5.0, 0 - 71.12)
...
Procédures de réparation
Bases de service du système
de réfrigérant (R-134a)
RÉCUPÉRATION DU RÉFRIGÉRANT
N'utilisez qu'un équipement d'entretien homologué UL certifié pour répondre
aux exigences de la norme SAE J2210 lors de la dépose de HFC-134a (R-134a) du
système de ...
