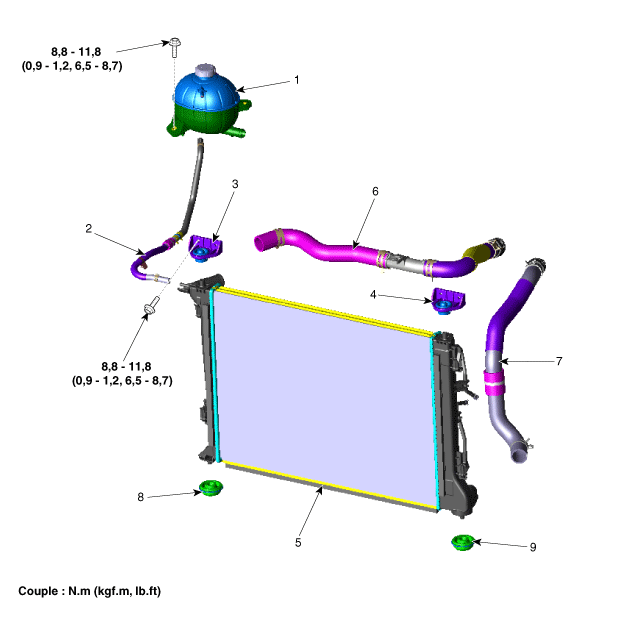

COMPOSANTS |
1. Réservoir de réserve 2. Flexible du réservoir de radiateur 3. Support supérieur du radiateur (D) 4. Support supérieur du radiateur (G) 5. Radiateur |
6. Flexible supérieur du radiateur 7. Flexible inférieur du radiateur 8. Isolant inférieur de montage du radiateur [D] 9. Isolant de fixation inférieure du radiateur [G] |
Volant de direction chauffé: Diagrammes schématiques
Système Diagramme du circuit
FONCTION DE LA BORNE
Logement
Broche
Fonction
COULEUR CÂBLE
Plaquette
A
MASSE
NOIR
B
CHAUFFAGE
Jaune ...
Moteur E-CVVT: Procédures de réparation
DÉPOSE
1.
Retirez E-CVVT électrique.
(Voir Système du moteur - "Ensemble de CVVT")
INSTALLATION
1.
Montez E-CVVT électrique.
(Voir Système du moteur - "Ensemble de CVVT")
...
