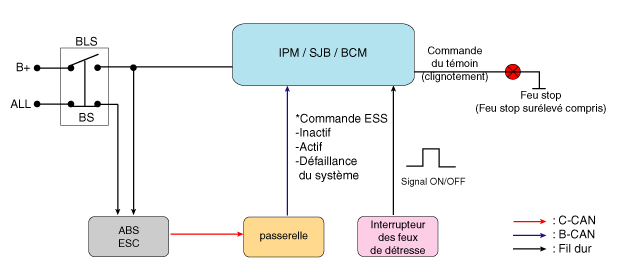

| DIAGRAMME SCHÉMATIQUE |

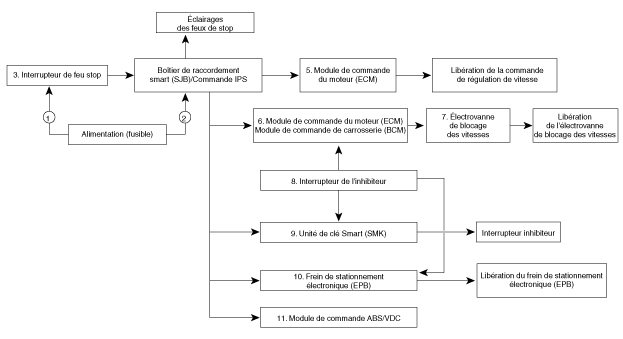

| Système Diagramme du circuit |

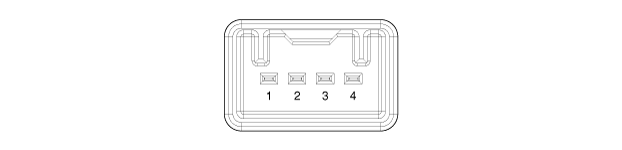

| FONCTION DE LA BORNE |

|
Borne |
Description |
|
1 |
ALL1 |
|
2 |
À module de commande du moteur (ECM) |
|
3 |
B. |
|
4 |
Feu stop |
