REMPLACEMENT |
Portez des gants pour protéger vos mains.
|
|
1. |
Enlevez la garniture du côté du coffre à bagages.
(Reportez-vous à Garniture intérieure - "Garniture latérale du coffre")
|
2. |

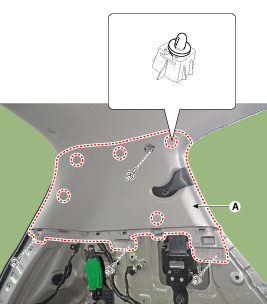

Déposez la garniture du montant de hayon (A) après avoir desserré les
boulons de fixation.
|
3. |
Pour la pose, suivez la procédure inverse de la dépose.
|
Panneau de la console centrale: Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Panneau supérieur de la console centrale
2. Panneau inférieur de la console centrale
...
À capteur de position de l′arbre à cames (CMPS): Procédures de réparation
Contrôle
1.
Contrôlez la forme d'onde du CMPS et du CKPS à l'aide de KDS/GDS.
Spécification : Voir "FORME D′ONDE"
DÉPOSE
...
