REMPLACEMENT

Portez des gants pour protéger vos mains.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

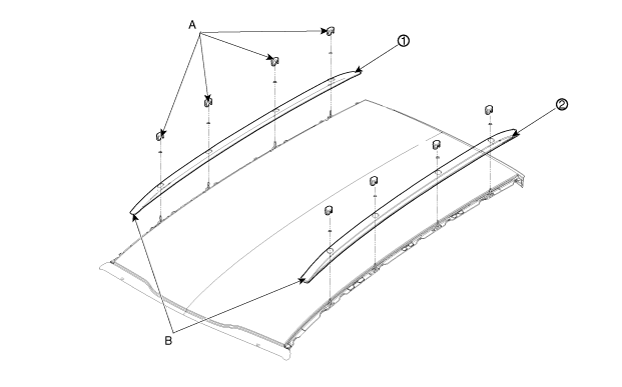

1.	Retirez le bouchon du rail latéral du porte-bagages du toit (A).

2.	Desserrez les écrous et retirez le porte-bagages du toit (B).

Pour la pose, suivez la procédure inverse de la dépose.

1. Porte-bagages du toit (type toit ouvrant panoramique)

2. Porte-bagages du toit (type normal)
