Kia Sportage Notice d'utilisation: Fusible principal et fusible autoréarmable
Si le fusible principal et le fusible autoréarmable sont grillés, remplacez-les comme suit :
1.Déconnectez le câble négatif de la batterie.

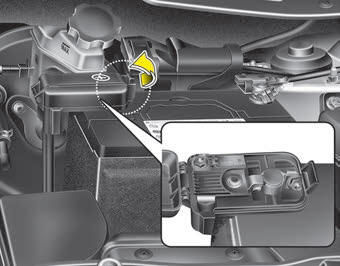

2.Retirez les écrous identifiés dans l'illustration ci-haut.
3.Remplacez le fusible par un nouveau de même intensité.
4.Réinstallez les écrous et le câble de la batterie.
✽ AVIS
Si le fusible principal a claqué, consultez un concessionnaire Kia agréé.
MISE EN GARDE
Inspecter visuellement le couvercle de la batterie pour s'assurer qu'il est correctement fermé. Si ce n'est pas le cas, de l'humidité pourrait pénétrer dans le système et endommager les composants électriques.
Remplacement d'un fusible dans le compartiment-moteur
1.Coupez l'allumage et tous les autres commutateurs.
2.Enlevez le couvercle du panneau de fusibles en appuyant sur la patte et soulevant
le couvercle. Si le fusible à lames est débranché, l'enle ...
Description du panneau de fusibles/relais
Vous trouverez, sur l'intérieur du couvercle des boîtes de fusibles/relais, un
schéma fournissant le nom et l'intensité du fusible/relais.
✽ AVIS
Les descriptions de fusibles peuvent ne pas ...
