REMPLACEMENT

Portez des gants pour protéger vos mains.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Pour déposer le bouton de vitesse & les soufflets de vitesse (A), tirez-les vers le haut.

2.	Avec un outil de dépose, déposez le couvercle supérieur de la console au plancher (A).

3.	Débranchez les connecteurs (A) du couvercle supérieur de la console au plancher.

4.	Séparez le plateau de la console au plancher (A).

5.	Débranchez les connecteurs (A) du montant de la console au plancher.

6.	Retirez le couvercle latéral de la console (A) en appuyant dessus vers l'arrière. (Gauche) (Droit)

7.	Retirez le tapis d'accoudoir de la console (A).

8.	Desserrez les boulons de fixation supérieurs de la console (A).

9.	Desserrez la vis de fixation latérale de la console avant (A).

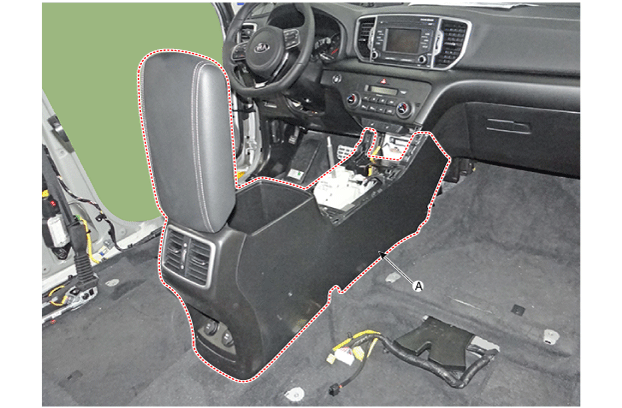

10.	Déposez la console complètement (A).

11.

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que le connecteur est correctement branché.

•	Remplacez tout clip endommagé.
