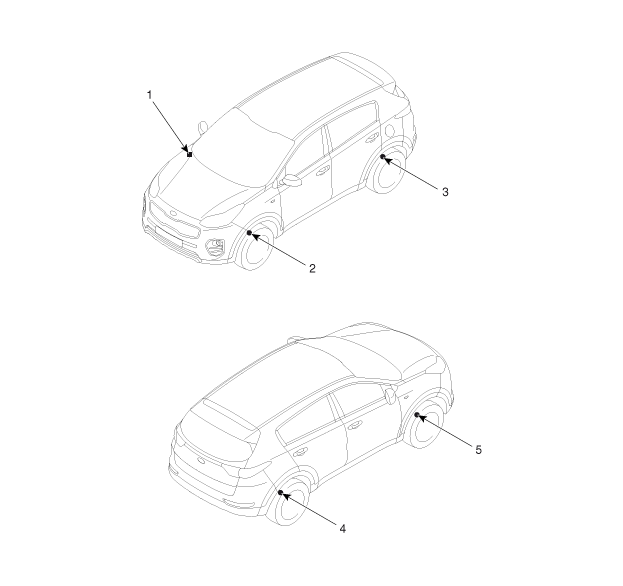

| emplacement des composants |

|
1. BCM (TPMS) 2. Capteur TPMS (AVG) 3. Capteur TPMS (ARG) |
4. Capteur TPMS (ARD) 5. Capteur TPMS (AVD) |
