Kia Sportage Revue Technique Automobile: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système de suspension / Système de suspension arrière / Composants et emplacement des composants

COMPOSANTS

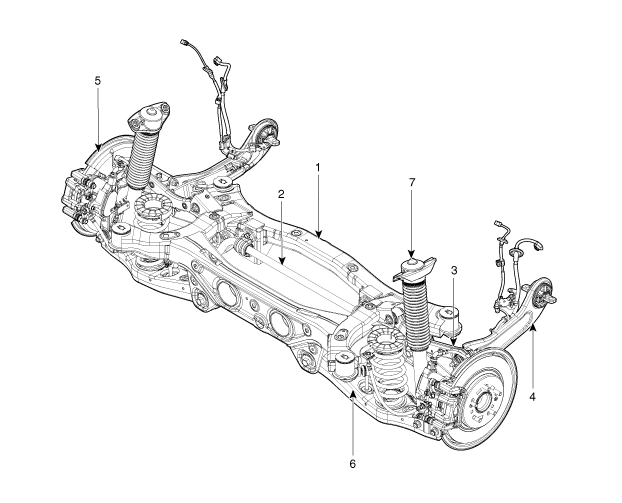

[ 2WD ]

1. Sous-châssis arrière
2. Barre de stabilisation arrière
3. Bras supérieur arrière
4. Bras oscillant

5. Essieu arrière
6. Bras inférieur arrière
7. Amortisseur arrière

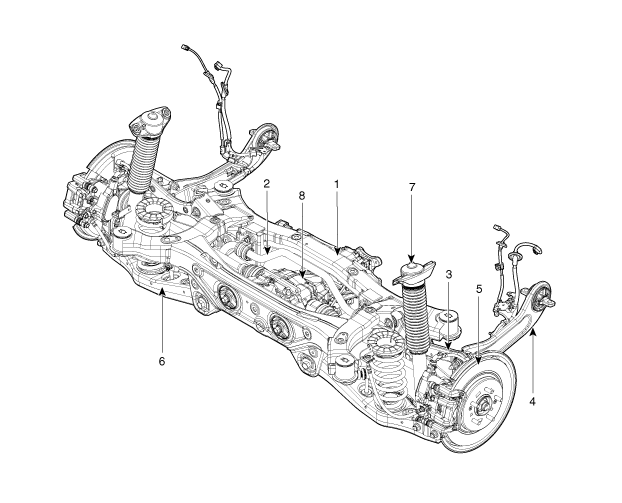

(4WD)

1. Sous-châssis arrière
2. Barre de stabilisation arrière
3. Bras supérieur arrière
4. Bras oscillant

5. Essieu arrière
6. Bras inférieur arrière
7. Amortisseur arrière
8. Support de différentiel arrière
