Kia Sportage Revue Technique Automobile: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Siège arrière / Composants et emplacement des composants

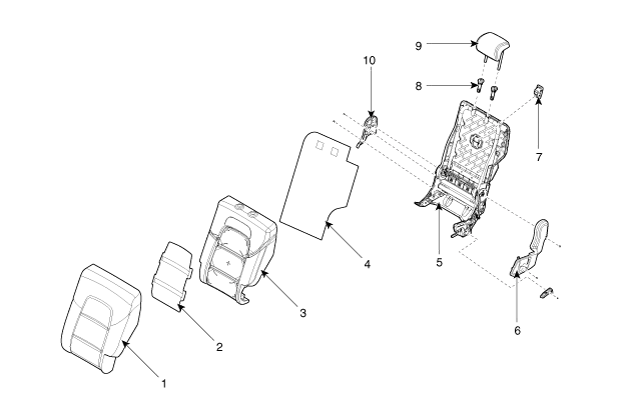

Composants (1)

[Ensemble de dossier de siège arrière]

(Gauche)

1. Housse du dossier de siège arrière
2. Chauffage de dossier de siège arrière
3. Rembourrage de dossier de siège arrière
4. Pare-poussières du dossier de siège arrière
5. Cadre du dossier de siège arrière

6. Recouvrement externe de protection du dossier de siège arrière
7. Revêtement du point d'ancrage du dossier de siège arrière
8. Guide d'appuie-tête de siège arrière
9. Appui-tête du siège arrière
10. Housse interne du dossier de siège arrière

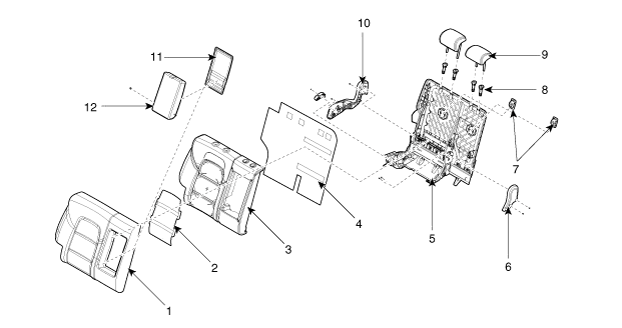

COMPOSANTS (2)

[Ensemble de dossier de siège arrière]

(Droit)

7. Revêtement du point d'ancrage du dossier de siège arrière
8. Guide d'appuie-tête de siège arrière
9. Appui-tête du siège arrière
10. Recouvrement externe de protection du dossier de siège arrière
11. Accoudoir de siège arrière
12. Panneau de l'accoudoir du siège arrière

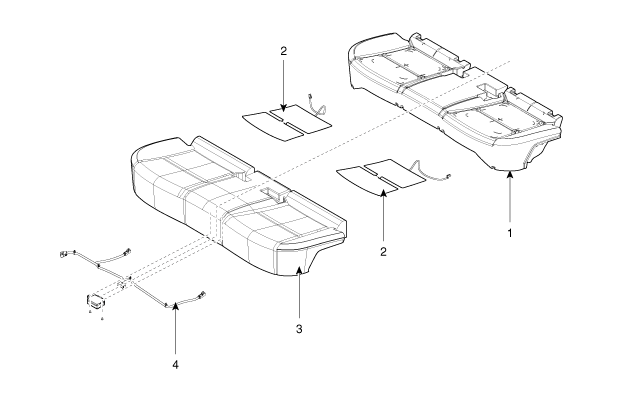

COMPOSANTS (3)

[Ensemble de coussin de siège arrière]

1. Ensemble du cadre et du rembourrage du coussin de siège arrière
2. Chauffage de l'assise de siège arrière

3. Recouvrement du siège arrière
4. Câblage d'extension de chauffage de siège arrière

Siège arrière

...

Ensemble du siège arrière: Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS 1. Ensemble du coussin de siège arrière 2. Ensemble du dossier de siège arrière ...
