COMPOSANTS |

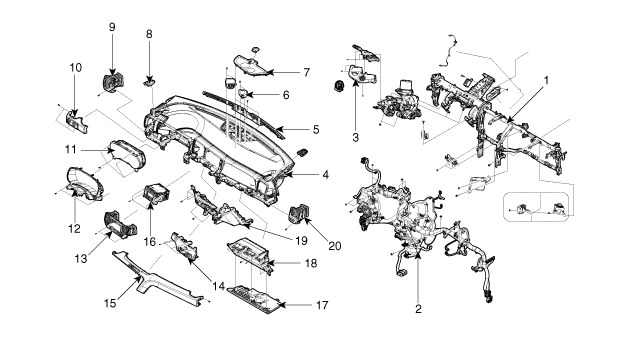

1. Traverse d’auvent 2. Faisceau de câble principal du tableau de bord 3. Couvercle du revêtement inférieur de la colonne de direction 4. Tableau de bord principal 5. Garniture de dégivreur central 6. Haut-parleur central 7. Grille du haut-parleur central 8. Couvercle de la buse du dégivreur [G] 9. Conduit de la bouche d’air latérale [G] 10. Garniture du tableau de bord [G] |
11. Tableau de bord 12. Panneau supérieur frontal du groupe d'instruments 13. Panneau supérieur de la console centrale 14. Panneau inférieur de la console centrale 15. Garniture du tableau de bord [D] 16. AVN et unité audio 17. Recouvrement inférieur du tableau de bord [D] 18. Boîte à gants complète 19. Panneau inférieur central du tableau de bord 20. Conduit de la bouche d’air latérale [D] |
Pompe à huile: Description et fonctionnement
Description
•
La pompe à huile est intégrée au cylindre de frein 26.
•
La rotation de la pompe forme la pression hydraulique nécessaire à la
lubrification des différentes parties de la boîte-pont et le fonctionnement
...
Électrovanne de commande de purge (PCSV): Diagrammes schématiques
Schéma du circuit
Informations relatives aux
bornes
Illustration de la borne
FONCTION DE LA BORNE
N°
Fonction
Branché à
1
Alimentation de la batterie (B+)
...
